加法器和減法器是數字電路中最基本的算術運算單元。加法器用于執行加法運算，減法器用于執行減法運算。加法器包括半加器和全加器，其中半加器用于相加兩個單獨的二進制位，全加器用于相加兩個二進制位和一個進位輸入。減法器將減數取補碼，然后與被減數相加，并加上一個進位位，得到減法的結果。
加法器分為同相加法器和反相加法器。

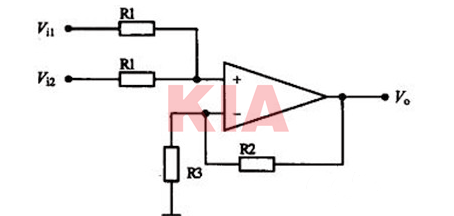

a）同相加法器電路圖如下所示：

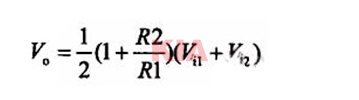

其輸出電壓的計算公式：

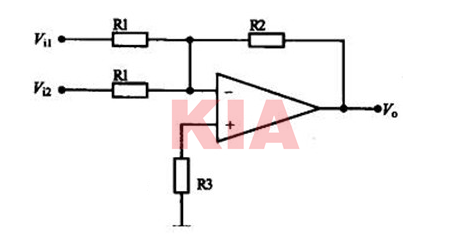

b）反相加法器電路圖如下所示：

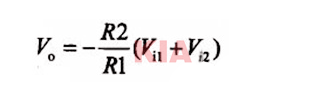

其輸出電壓的計算公式：
減法器有兩種：一種是先對輸入信號實現反相，然后再做加法運算；另一種是直接利用差分電路實現。

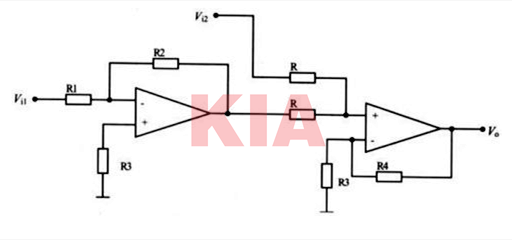

a）輸入信號實現反相實現減法器

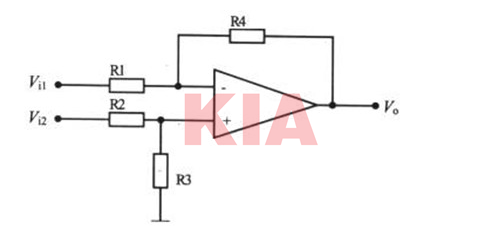

b）差分電路實現減法器

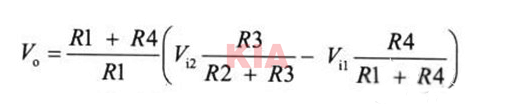

其計算輸出電壓的公式如下：
