太陽能光伏板通過太陽的輻射將光能轉化為直流電能。光伏交流匯流箱的主要作用是將直流電能轉換為交流電能，以滿足電網供電的需求。
光伏交流匯流箱由直流輸入、DC/AC逆變器、交流輸出和保護等組成。直流輸入部分連接光伏板的正負極，將光伏板產生的直流電能輸入到交流匯流箱中。
DC/AC逆變器是光伏交流匯流箱的關鍵部分，它將直流電能轉換為交流電能。在逆變過程中，逆變器會將直流電能轉換為交流電能，并使其頻率和電壓等參數滿足電網的要求。逆變器還具有最大功率點跟蹤（MPPT)功能，能夠?qū)崟r(shí)調整光伏板輸出電壓和電流，以獲取最佳的光伏板工作狀態，從而提高光伏系統的效率。
光伏匯流箱結構組成
匯流箱的組成結構精密且多元化，包括箱體、直流斷路器、直流熔斷器、防反二極管、數據采集模塊以及保護單元等部件。這些部件各有其獨特的功能，如直流斷路器能在電流超過預定值時自動斷開電路，保護電路安全；直流熔斷器能在電流過大時因熱量過度而熔斷，從而保護電路免受損害。
光伏匯流箱原理圖

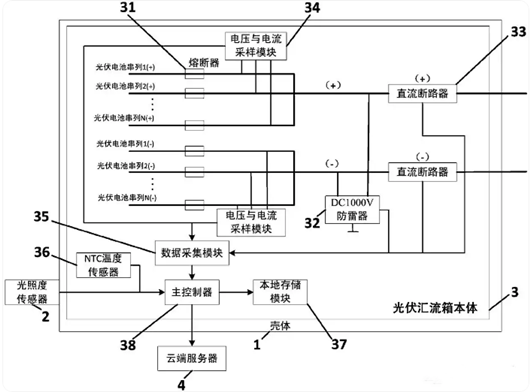

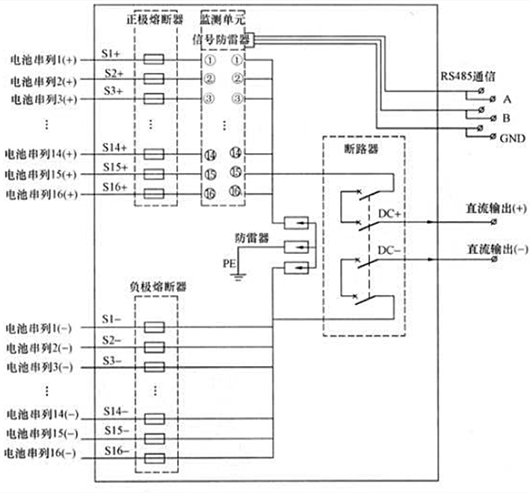

光伏直流匯流箱組串輸入側一般采用熔斷器作為保護器件，輸出側采用直流斷路器作為保護器件，在直流母排上加裝防雷器。
典型的光伏匯流箱包含以下核心部件：
輸入端子：支持6-24路組串接入，額定電流通常為10-20A/路
熔斷器保護：采用直流專用熔斷器（如NH00型），分?jǐn)嗄芰_(dá)20kA
防雷模塊：采用T1級復合型防雷器（如DEHNguard系列），In≥15kA
電流監測：霍爾傳感器精度可達±1%，RS485通訊接口
絕緣監測：采用非平衡橋原理，檢測靈敏度≤500kΩ
光伏匯流箱在光伏發電系統中是保證光伏組件有序連接和匯流功能的接線裝置，用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入光伏匯流箱，在光伏匯流箱內匯流后，通過控制器，直流配電柜，光伏逆變器，交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。
