功放電路的組成

功率放大器主要由輸入電路、電壓放大級、功率放大級和輸出電路部分組成。此外，還包括電源供應和散熱系統等輔助部分。

1. 輸入電路

輸入電路是功放的第一個環節，其主要作用是將微弱的音頻信號從外部設備（如CD機、手機、電腦等）輸入到功放中。這個過程涉及到信號的初步處理，如信號的篩選、調整和平衡等，以確保信號的質量和穩定性。輸入電路通常包括耦合電容、電阻等元件，用于隔離直流成分，防止外部干擾對信號的影響。

2. 電壓放大級

電壓放大級是功放的第二個環節，其主要作用是對輸入的音頻信號進行電壓放大。電壓放大級通常由多級放大器組成，通過電壓放大器對信號進行逐級放大，使得信號的電壓幅度得到顯著提升。這一級的主要目的是將微弱的音頻信號放大到一定的電壓水平，為后續的功率放大做準備。電壓放大級的設計需要考慮增益、頻率響應、失真等性能指標。

3. 功率放大級

功率放大級是功放的第三個環節，也是最為關鍵的部分。功率放大級的作用是將經過電壓放大級放大的音頻信號進行功率放大，以驅動揚聲器或其他輸出設備。功率放大級通常采用晶體管或電子管等電子元件，通過調整元件的參數和連接方式，實現對音頻信號的功率放大。功率放大級的設計需要充分考慮輸出功率、效率、失真等因素，以確保聲音的真實還原和設備的穩定運行。

4. 輸出電路

輸出電路是功放的最后一個環節，其主要作用是將功率放大級輸出的音頻信號傳輸?shù)綋P(yáng)聲器或其他輸出設備上。輸出電路通常包括輸出變壓器、輸出插座和線材等部分，通過這些部分實現對音頻信號的阻抗匹配和傳輸，最終驅動揚聲器產生聲音。輸出電路的設計需要考慮阻抗匹配、信號傳輸效率等因素，以確保音頻信號能夠高效、穩定地傳輸?shù)綋P(yáng)聲器上。

功放電路工作原理

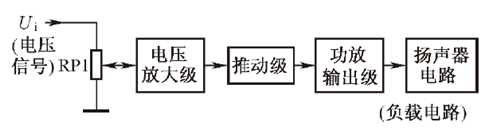

功率放大器通常包含三個核心組件：前置放大器，它類似于傳聲器中的預放大器，負責初步信號的增強；驅動放大器，其作用是對信號進行進一步的放大；末級功率放大器，這是放大信號的最終階段。此外，整個電路還需要一個DC供電電源，以確保穩定的電力供應。

300W與1200W功放電路圖

工作原理：

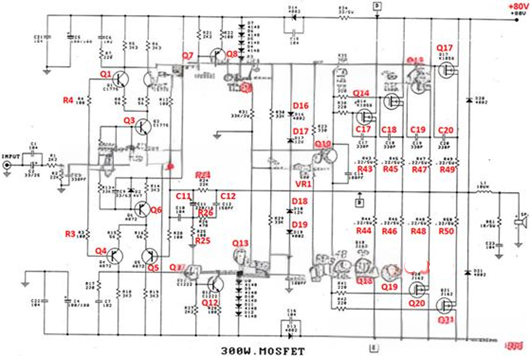

如圖一個300W功率放大器的電路，但未包含±80VDC直流電源的電路細節。若需了解電源電路，可參考上圖的電源部分。

該電路由差分輸入的兩組組件構成，其中Q1和Q4作為典型的差分輸入。這兩組分別獨立驅動正極和負極輸出。正信號輸入通過R4進入差分放大器的輸入端，并由Q1和Q2進行放大，而Q3則作為恒流源為Q1和Q2提供穩定電流。

經過Q7、Q8和Q9的進一步放大后，信號電壓足以驅動Q14、Q15、Q16和Q17，從而產生正信號驅動揚聲器。同時，負信號則通過差分輸入的另一端Q4和Q5進入驅動電路，由Q11、Q12和Q13驅動MOSFET，產生負信號的放大信號以驅動揚聲器。

為保持MOSFET電流的穩定性，電阻R43、R45、R47和R49連接在MOSFET的源極上。而電容C17、C18、C19和C20則作為濾波電容，減少電路中的噪聲。值得注意的是，僅在N通道MOSFET的源極上加裝電容，這是由于N通道門源極的電容通常比P通道MOSFET的電容少400pf。

為保護MOSFET的門極免受過大電壓的損害，二極管D16、D17、D18和D19連接在門極上。此外，通過調整電阻VR1可以調節電路的待機電流，通常設定在80~120mA范圍內。

該電路的增益由反饋電路中的R24、R25、R26以及C11、C12共同決定，增益大約為220倍。這樣，無論輸入信號的大小如何，都能得到相應的放大輸出，從而確保揚聲器能夠正常工作。
