tip42c參數與管腳圖,tip42c參數及代換-KIA MOS管
信息來源：本站 日期：2025-06-30
TIP42C是PNP功率晶體管，采用TO-220塑料封裝，材料是SI-NPN，該器件適用于音頻，功率線性和開關應用。與TIP42C互補的PNP類型為TIP41C中功率三極管，其廣泛用于信號放大及音頻功放用晶體管。

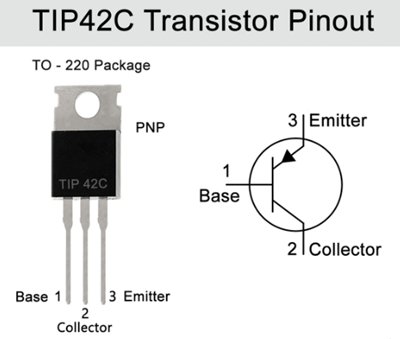

tip42c參數管腳圖
電壓特性
集電極-發射極電壓（V<sub>CEO</sub>）：100V
集電極-基極電壓（V<sub>CBO</sub>）：100V
發射極-基極電壓（V<sub>EBO</sub>）：5V
飽和壓降（V<sub>CE(sat)</sub>）：1.5V（@6A）
電流特性
最大集電極電流（I<sub>C</sub>）：6A
直流電流增益（h<sub>FE</sub>）：15-75
功率與頻率?！すβ屎纳ⅲ≒<sub>d</sub>）：65W（TO-220封裝）
增益帶寬積（f<sub>T</sub>）：3MHz
物理與封裝特性

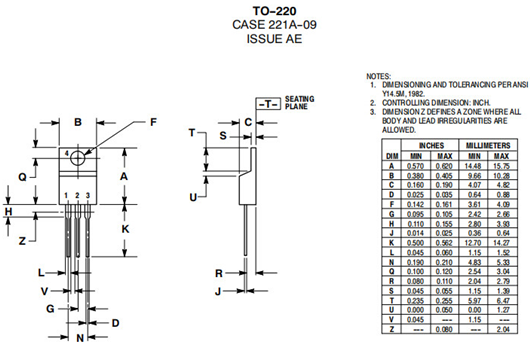

封裝類型：TO-220-3（通孔安裝）
工作溫度范圍：-55℃至+150℃
熱阻（結至外殼）：1.92℃/W
直接代換型號：BD244、BD596、BD606、3CD10D（國產）
互補配對管：TIP41C（NPN型）
高性能替代方案：MJE15031（需注意引腳兼容性）
其他代換型號：D880，D633，C2073，2N3733，C2335，BD712，BD912，BDT42C，BDT42CF，MJE5170，MJE5171，MJE5172，TIP42CF或TIP42CG。
注意事項
代換時需確保關鍵參數（Vceo、Ic、hFE）匹配，且封裝兼容。
若需更高功率，可選用A1941/C5198對管，但需重新評估電路穩定性。
